粘結釹鐵硼
運作原理
粘結釹鐵硼磁鐵係將釹鐵硼合金粉末與環氧樹脂混合製成，或透過射出成型、擠出成型等方式，將釹鐵硼合金粉末與塑料混合製成。此製程可製作出複雜形狀且公差較小的產品，無需進一步加工。粘結釹鐵硼之磁能積低於燒結材料。

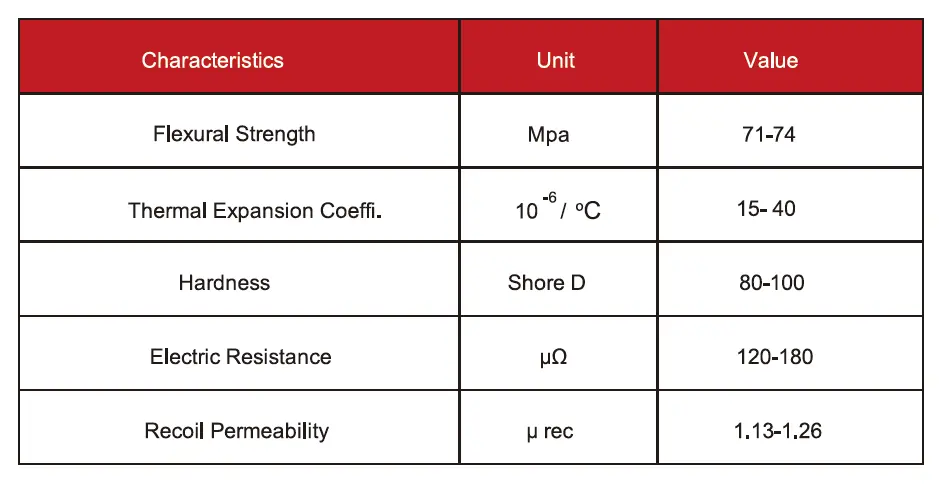

物理特性

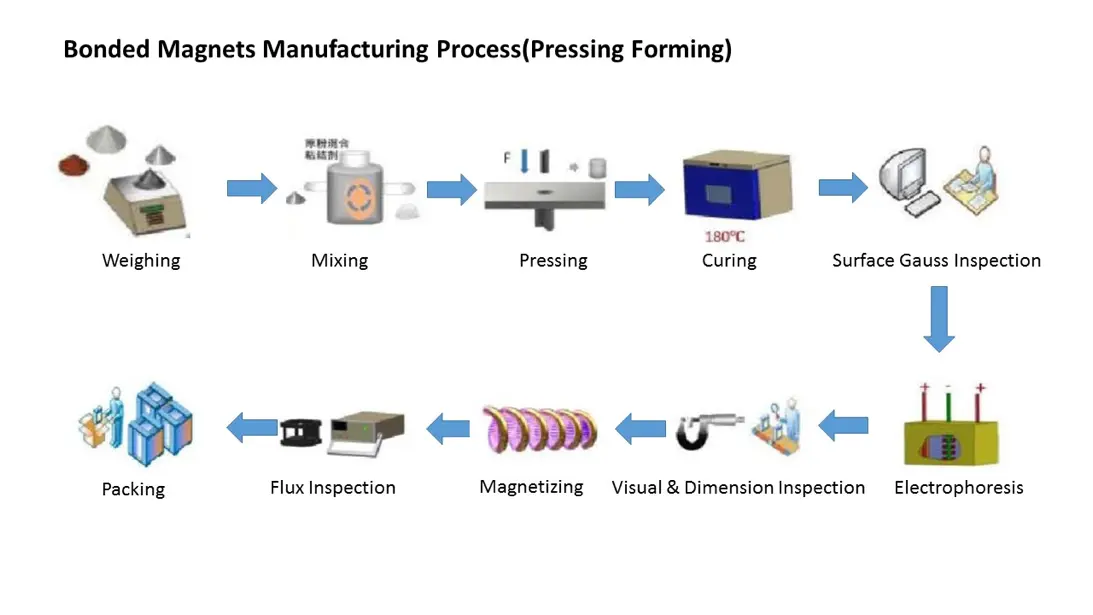

製程流程圖

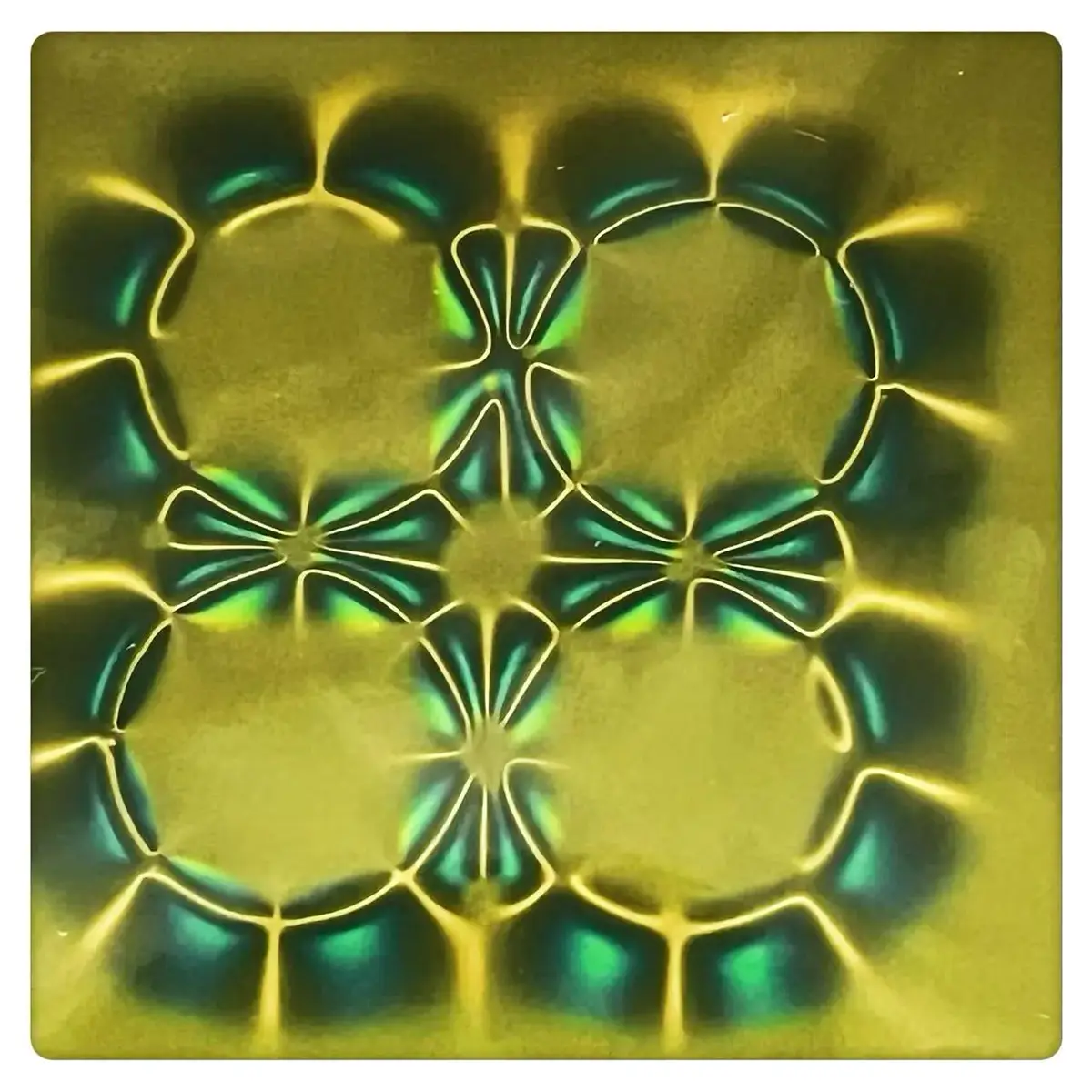

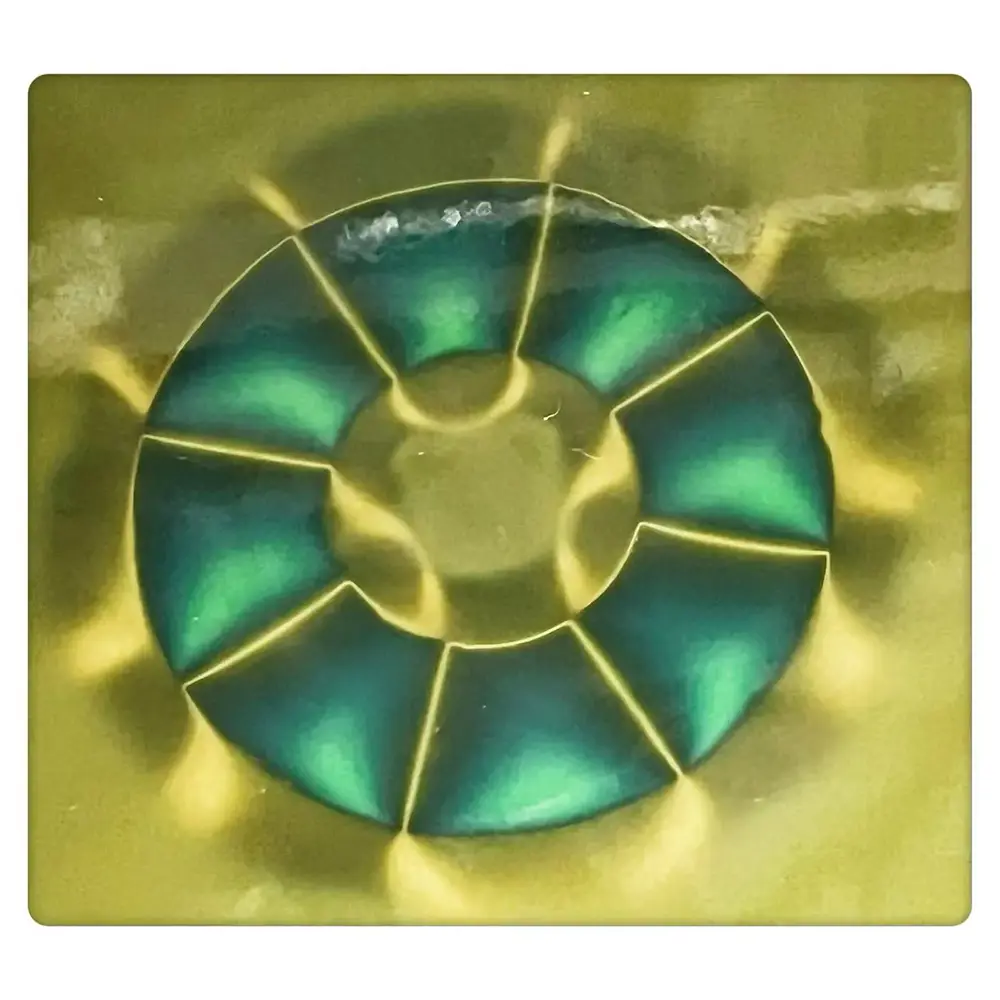

磁場模擬示意圖
性能參數－粘結釹鐵硼（Compression Bonded NdFeB）
| 等級 | 剩磁（Br） | 矯頑力（Hcb） | 內稟矯頑力 （Hci） |
最大磁能積（BH）max | 密度 （D） |
可逆導磁率 （μ） |
可逆溫度係數 α（Br） |
最高工作溫度 （Tw） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kGs | T | kOe | kA/m | kOe | kA/m | MGOe | kJ/m³ | g/cm³ | %/℃ | ℃ | ||
| BNP-6 | 5.5-6.2 | 0.55-0.62 | 3.6-4.6 | 285-370 | 7.5-9.5 | 600-755 | 6-7 | 44-56 | 5.5-6.1 | 1.15 | -0.13 | 100 |
| BNP-8L | 6-6.4 | 0.60-0.64 | 4.5-5 | 360-400 | 9-10.1 | 715-800 | 7-8 | 56-64 | 5.5-6.1 | 1.15 | -0.13 | 110 |
| BNP-8 | 6.2-6.6 | 0.62-0.66 | 4.6-5.6 | 385-445 | 8-10.1 | 640-800 | 8-9 | 64-72 | 5.8-6.1 | 1.15 | -0.13 | 120 |
| BNP-8SR | 6.2-6.6 | 0.62-0.66 | 5.2-5.8 | 410-465 | 11.1-14.1 | 880-1120 | 8-9 | 64-72 | 5.8-6.1 | 1.13 | -0.13 | 150 |
| BNP-8H | 6.1-6.5 | 0.61-0.65 | 5.2-5.7 | 410-455 | 15-16.1 | 1190-1440 | 8-9 | 64-72 | 5.9-6.2 | 1.15 | -0.07 | 125 |
| BNP-9 | 6.5-7 | 0.65-0.70 | 5-5.5 | 400-440 | 8-10.1 | 640-800 | 9-10 | 70-78 | 5.8-6.1 | 1.22 | -0.12 | 120 |
| BNP-10 | 6.6-7.2 | 0.68-0.72 | 5.3-5.9 | 420-470 | 8-10.1 | 640-800 | 10-11 | 78-84 | 5.8-6.1 | 1.22 | -0.11 | 120 |
| BNP-11 | 7-7.4 | 0.70-0.74 | 5.6-6 | 445-480 | 8.5-10.1 | 680-800 | 10-11 | 80-88 | 5.8-6.1 | 1.22 | -0.11 | 120 |
| BNP-11L | 7-7.4 | 0.70-0.74 | 5-5.5 | 400-440 | 6.5-8 | 520-640 | 10-11 | 78-84 | 5.8-6.1 | 1.26 | -0.11 | 110 |
| BNP-12L | 7.4-8 | 0.74-0.80 | 5.3-5.7 | 420-455 | 6.5-7.5 | 520-600 | 11-12 | 84-92 | 5.8-6.1 | 1.26 | -0.08 | 110 |
射出成型粘結釹鐵硼（Injection Bonded NdFeB）
| 等級 | 剩磁（Br） | 矯頑力（Hcb） | 內稟矯頑力 （Hci） |
最大磁能積（BH）max | 密度 （D） |
可逆導磁率 （μ） |
可逆溫度係數 α（Br） |
最高工作溫度 （Tw） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kGs | T | kOe | kA/m | kOe | kA/m | MGOe | kJ/m³ | g/cm³ | %/℃ | ℃ | ||
| BNI-3 | 2-4 | 0.2-0.4 | 1.5-3 | 120-240 | 6-8 | 480-640 | 1-3 | 8-24 | 3.9-4.4 | 1.2 | -0.15 | 100 |
| BNI-4 | 4-4.6 | 0.40-0.46 | 3.1-4.2 | 250-335 | 7.2-9.2 | 575-735 | 4-5 | 28-36 | 4.2-4.9 | 1.2 | -0.13 | 110 |
| BNI-5 | 4.5-5.1 | 0.45-0.51 | 3.5-4.5 | 280-360 | 8-10.1 | 640-800 | 5-6 | 37-44 | 4.5-5.0 | 1.2 | -0.13 | 120 |
| BNI-8 | 5.1-5.6 | 0.51-0.56 | 3.7-4.7 | 295-375 | 8-10.1 | 640-800 | 6-7 | 44-52 | 4.7-5.1 | 1.13 | -0.11 | 120 |
| BNI-6H | 4.8-5.6 | 0.48-0.56 | 4.2-5 | 335-400 | 13-17 | 1035-1355 | 5-7 | 40-52 | 4.8-5.2 | 1.13 | -0.15 | 130 |
| BNI-7 | 5.4-6.4 | 0.54-0.64 | 4-5 | 320-400 | 8-10.1 | 640-800 | 6-7 | 51-59 | 5.0-5.5 | 1.13 | -0.11 | 120 |
| BNI-5SR(PPS) | 4.5-5 | 0.45-0.50 | 3.6-4.5 | 300-360 | 11-14 | 875-1115 | 5-6 | 36-44 | 4.9-5.4 | 1.13 | -0.13 | 150 |
