棒條篩／陳年都市固體廢棄物棒條篩分設備

陳年都市固體廢棄物棒條篩採用雙偏心軸振動激振器，可承受大型落料物的衝擊。設備具備高篩分產能，能有效分選並排出塊狀與顆粒狀物料。

特殊設計的格柵棒條可防止物料堵塞，棒條間距可調整，以符合不同廢棄物分類需求。本設備特別適用於陳年都市固體廢棄物的前處理，便於分離柔軟且容易纏繞的物料與大型硬質物料。

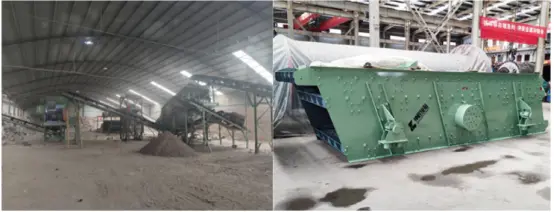

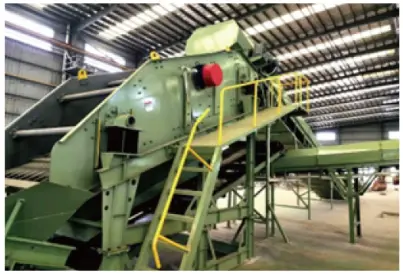

FMT 龍門式陳年都市固體廢棄物處理棒條篩

FMT 龍門式棒條篩用於陳年都市固體廢棄物處理，由龍門型棒條、棒條槽、振動框架、振動激振器、導料板、排料口及導料槽所組成。

結構特點

• 龍門型棒條為一體式門型結構，由兩根垂直支撐棒與一根橫樑組成。橫樑作為承接物料的篩分表面。
• 振動框架為傾斜安裝的矩形結構，兩側板高度高於篩分表面，以防止物料溢出。
• 振動框架上設有多組棒條槽，棒條牢固嵌入槽內，形成一體式龍門型棒條篩結構。
• 棒條篩支撐高度範圍為 400–1000 mm。
• 龍門型棒條篩較高的一端為進料段，配備傾斜式主導料板。該導料板最低點位於篩分表面上方。
• 振動框架下方設有排料口，排料口底部配有導料槽，確保物料順暢排出。
• 龍門型棒條採一體式矩形門型結構設計，截面寬度大、結構強度高，可製作更長的篩分表面。

FMT 龍門式陳年都市固體廢棄物處理棒條篩是用於陳年都市固體廢棄物處理的龍門型棒條篩系統，由龍門棒條、棒條槽、振動框架、振動激振器、導料板、排料口及導料槽組成。龍門棒條為一體式門型結構，由兩根垂直支撐棒與一根橫樑組成，橫樑作為承接物料的篩分表面。振動框架為傾斜安裝的矩形結構，兩側配備高度高於篩分表面的側板，以防止物料溢出。

振動框架上設有多組棒條槽，棒條支撐嵌入槽內，形成一體式龍門型棒條篩結構。棒條篩支撐高度範圍為 400–1000 mm。龍門型棒條篩較高的一端為進料段，配備傾斜式主導料板，該導料板最低點位於篩分表面上方。振動框架下方設有排料口，底部配有導料槽，確保物料順暢排出。龍門棒條採一體式矩形門型結構設計，截面寬度大、結構強度高，可製作更長的篩分表面。

結構設計細節

• 龍門棒條：

  龍門棒條由兩根支撐棒與一根橫樑組成門型一體結構。橫樑即為篩分表面，頂面平整，截面寬度為 2–8 公分。

• 振動框架：

  振動框架為傾斜安裝的矩形結構，兩側配備高度高於篩分表面的側板。

• 棒條槽：

  棒條槽平均分布於振動框架相對兩側，並與框架固定連接。振動激振器連接至振動框架。龍門棒條兩端的支撐部位，以可動方式連接至振動框架兩側對應的棒條槽。

• 固定結構：

  棒條支撐兩端及棒條槽皆設有相同直徑的固定孔，透過螺栓穿過固定孔將各構件鎖固，形成龍門型棒條篩的主體結構。

• 寬度調整模組：

  棒條槽內裝設多個寬度調整模組，位於龍門棒條支撐端與棒條槽之間。每個寬度調整模組皆設有與棒條槽相同直徑的固定孔。寬度調整模組厚度提供三種規格：1 公分、2 公分及 3 公分，可靈活調整棒條間距。

• 接觸面設計：

  龍門棒條、寬度調整模組與棒條槽的接觸面皆設計為粗糙摩擦面，以提升結構穩定性並防止滑動。
