運作原理

磁板專為安裝於溜槽或懸掛於輸送物料上方而設計。安裝於溜槽底部之磁板,能在物料通過強力磁路時提供最大程度的保護。磁場由磁板表面投射至物料流中,將鐵質雜質吸附於磁板表面。


結構特點

• 表面處理：鏡面拋光、拉絲或噴砂處理,可達食品級標準。
• 材質：不銹鋼SUS304、SUS316或SUS316L。
• 磁鐵：高強度稀土永久磁鐵材料,表面磁場強度1500–10000高斯以上。
• 工作溫度：一般產品工作溫度低於80°C,特殊需求可提供最高耐溫350°C產品。
• 安裝方式：透過螺栓、吊環、鎖扣、鉸鏈等方式固定於磁板上。
• 清潔方式：提供一般型與易清洗型。
• 型式：平嵌式、斜面式、外露極式、懸吊式。

1. 平齊式(Flush Face Type, FF)

安裝於生產線上方之溜槽及輸送帶時,平嵌式磁板可提供最佳的雜質金屬分離效果。安裝於物料流上方時,這些磁板能為下游加工設備提供持續性保護。

2. 斜面階梯式(Tapered Step Type, TS)

斜面階梯式磁板適用於高密度物料應用,專為將鐵質雜質固定於堅固的斜面階梯上而設計,即使物料快速流動,亦能防止雜質鐵屑被沖走。

3. 極面式(Exposed Pole Type, EP)

極面式磁板採雙外露磁板設計,適用於中低流量應用中之高效雜質金屬分離。

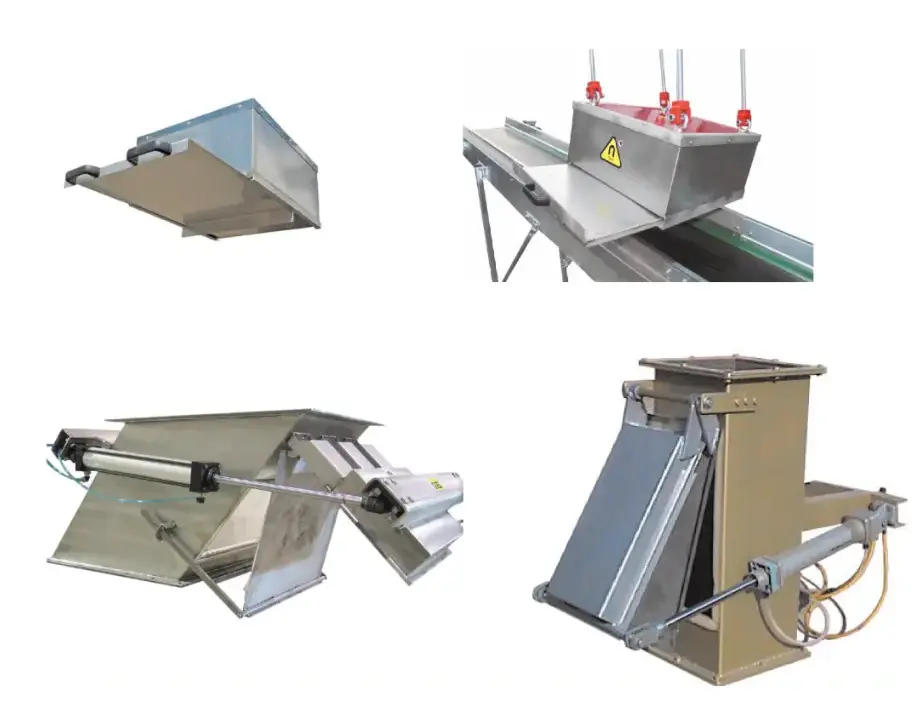

4. 懸吊式(Suspended Plate Type, SP)

懸吊式磁板可應用於多種產業,自生產線中萃取鐵質雜質。由於無需耗電,即使電力波動或停機亦不會失效,具備優異效率。這類強力磁鐵通常直接安裝於輸送線上方,或懸吊於卸料點的轉運頭輪上方。

5. 易清洗型

磁板可搭配刮除式分離器,方便簡易移除已捕捉之鐵質物料。隔板底部設有縱向鋼條,可防止清潔過程中已捕捉之鐵質物料彈回磁板表面。
