磁格柵
運作原理
磁格柵主要設計用於安裝在料斗中,以捕捉加工物料中的鐵質雜物。可依需求製作成任何尺寸或形狀,只需將其放置於料斗側邊,即可讓物料流經磁格柵進行嚴格過濾,常應用於塑膠產業的料斗中。
為提高捕捉率,可製作雙層、三層或更多層磁性格柵。所有磁格柵皆採用強力稀土磁鐵製造,能吸附如鐵鏽等細小鐵質顆粒。單支磁棒兩端亦可依需求鑽孔攻牙。
如同大多數具備易清洗系統的磁性分離器,磁格柵同樣配備可抽拉式套筒方便清潔,表面鐵質物料會自然脫落。
結構特點
- 磁格柵由磁棒組成,表面磁場強度可達1000–14000高斯以上。
- 表面由SUS304、SUS316或SUS316L不銹鋼管焊接、密封並拋光而成,可處理乾粉、潮濕或液體物料。
- 表面經鏡面拋光處理,符合食品衛生要求。

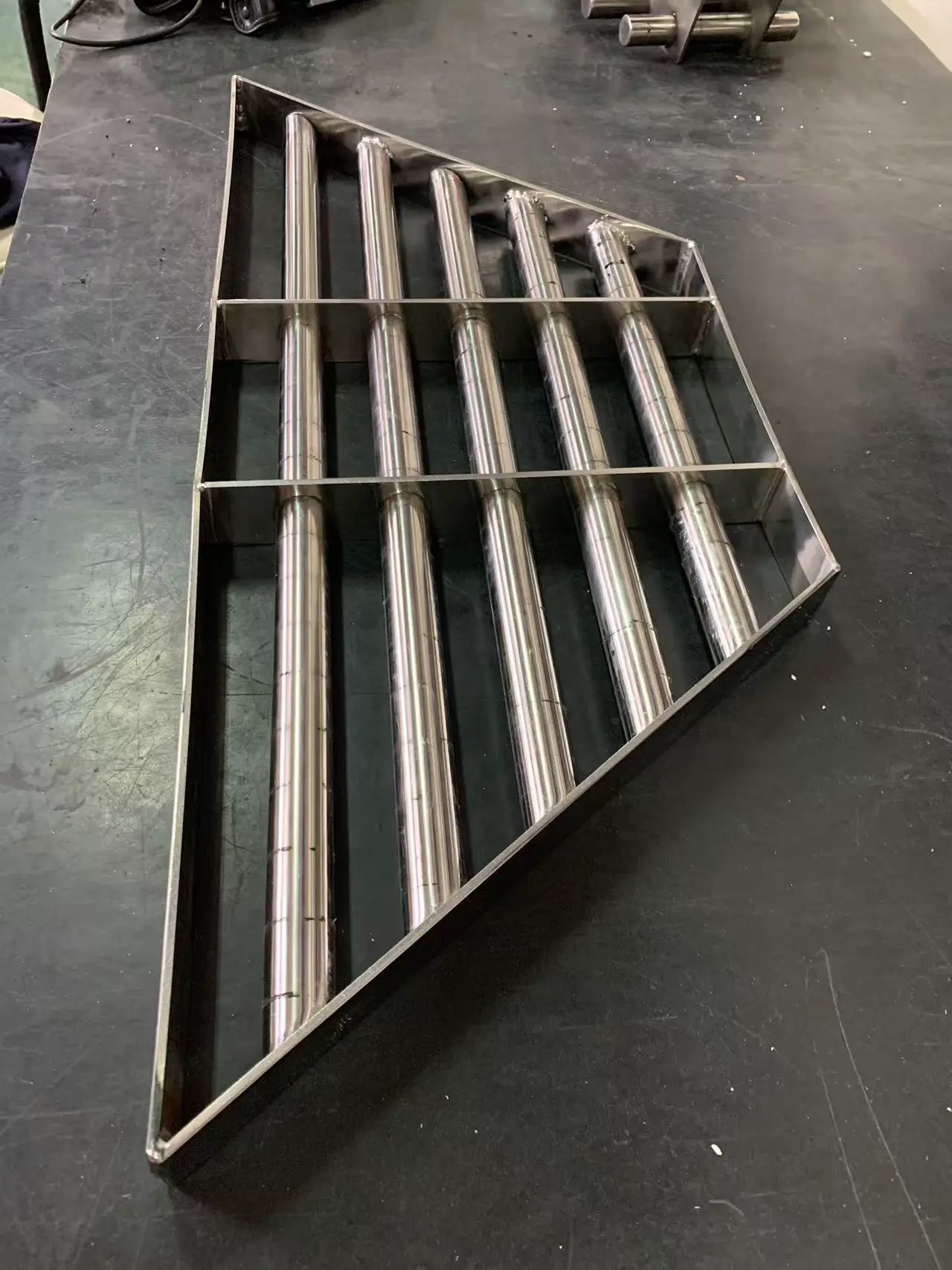

- 磁格柵可依客戶需求客製化,如方形、長方形、圓形或不規則形狀。
- 一般產品工作溫度低於80°C;依特殊應用需求,可提供耐溫100°C、120°C、150°C、180°C、220°C、250°C等,最高可達350°C。
- 磁格柵兩端皆可依需求製作成螺紋孔、螺桿、吊環、錐形尖端等,方便安裝固定。

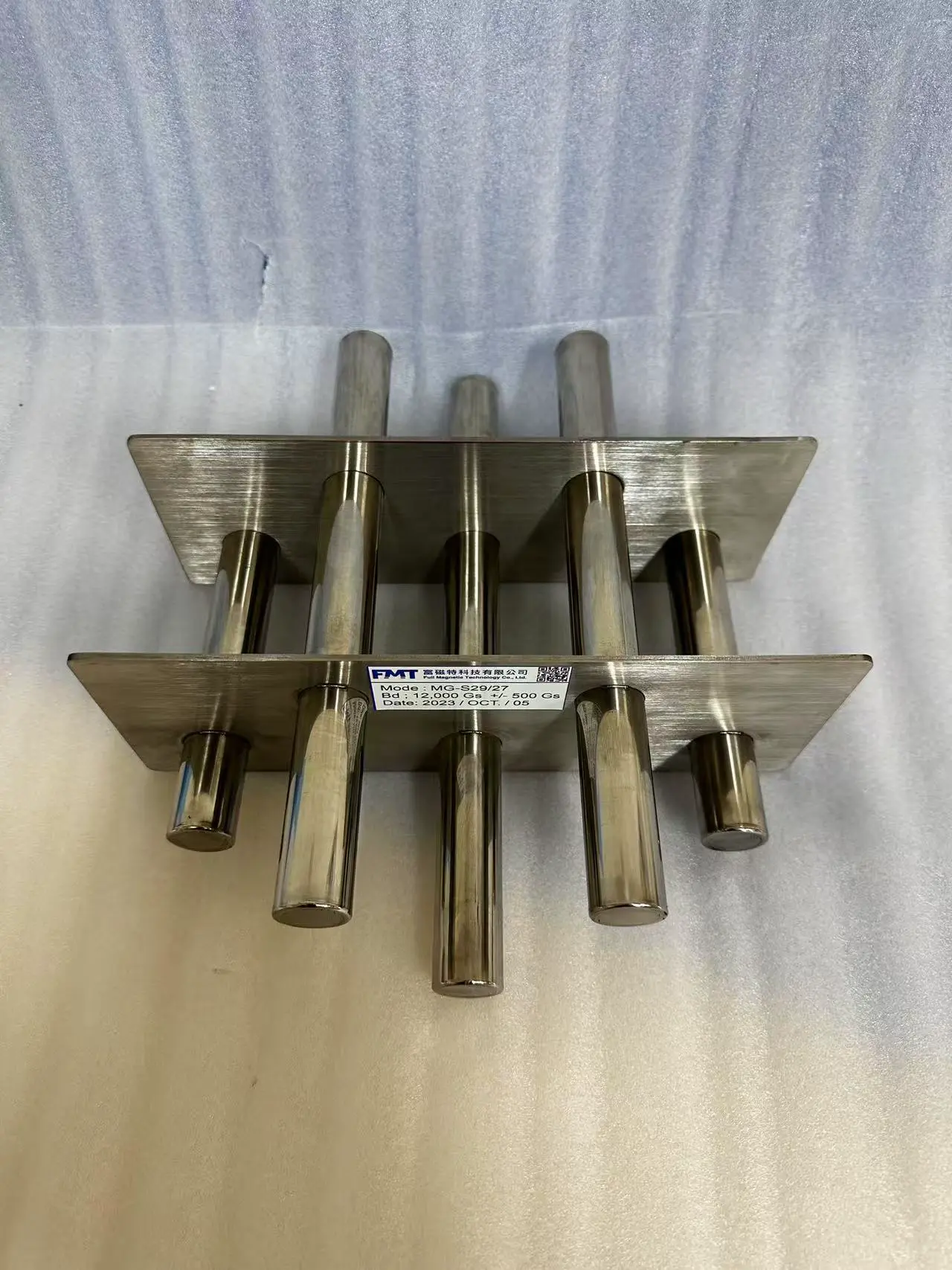

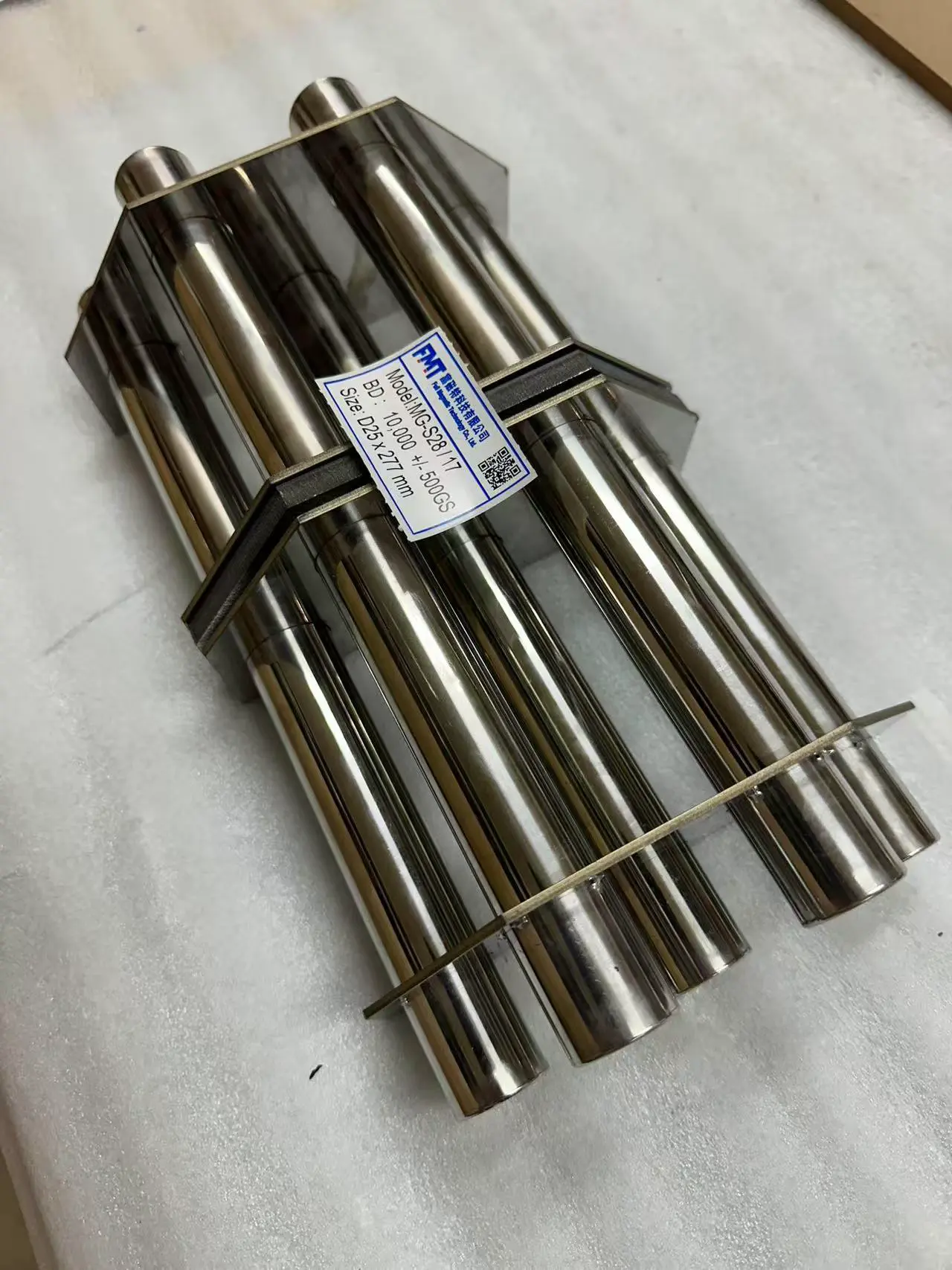

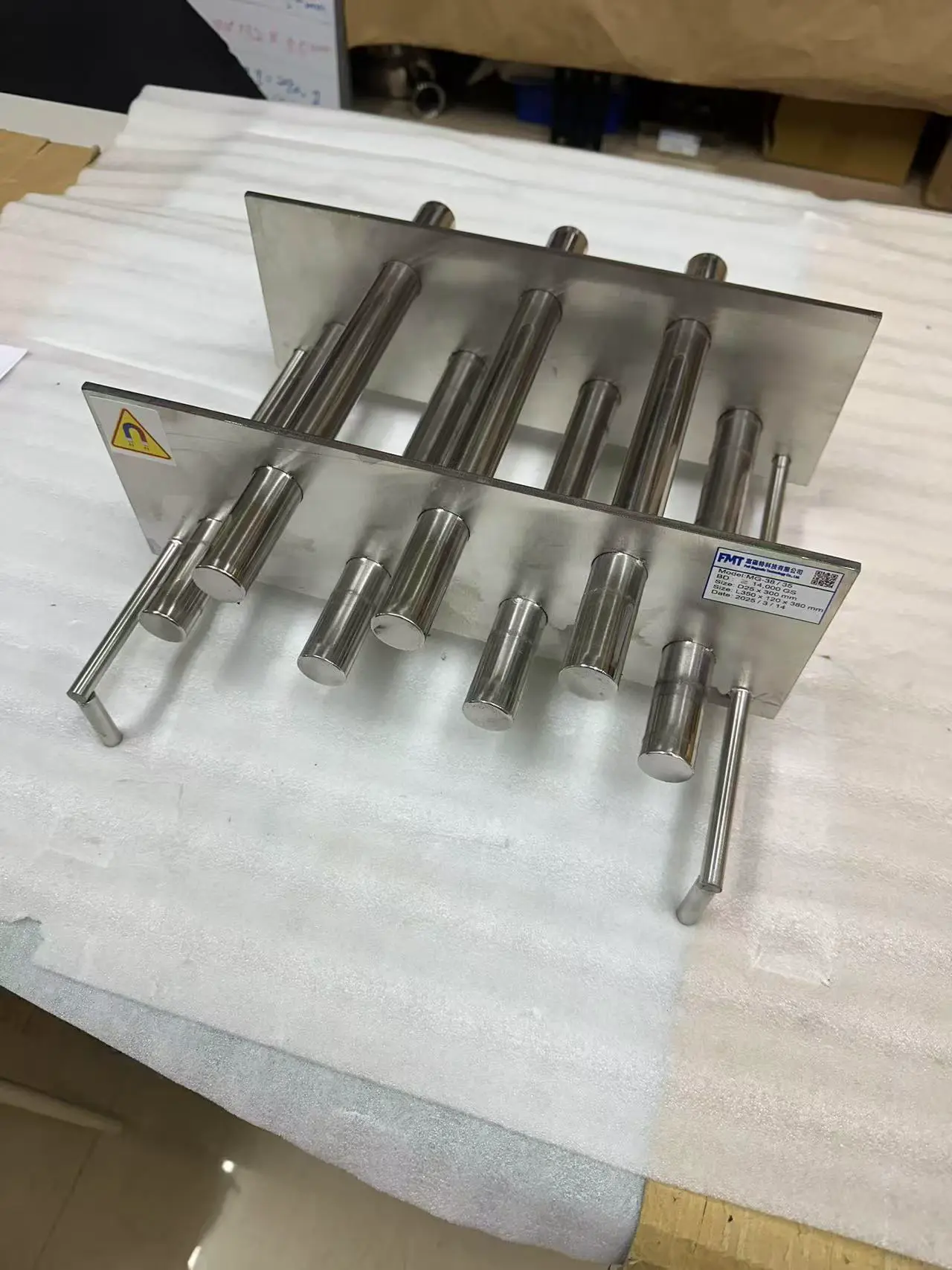

特殊磁性格柵
設備參數
| 方形磁性格柵 | |||||
|---|---|---|---|---|---|
| 規格 | 長度 (mm) |
寬度 (mm) |
高度 (mm) |
磁棒數量 (支) |
重量 (Kg) |
| MG-S10/10 | 100 | 100 | 40 | 2 | 1 |
| MG-S20/20 | 200 | 200 | 40 | 4 | 3.5 |
| MG-S30/30 | 300 | 300 | 40 | 6 | 7.5 |
| MG-S40/40 | 400 | 400 | 40 | 8 | 13.5 |
| MG-S50/50 | 500 | 500 | 40 | 10 | 21 |
＊本產品可依需求客製化

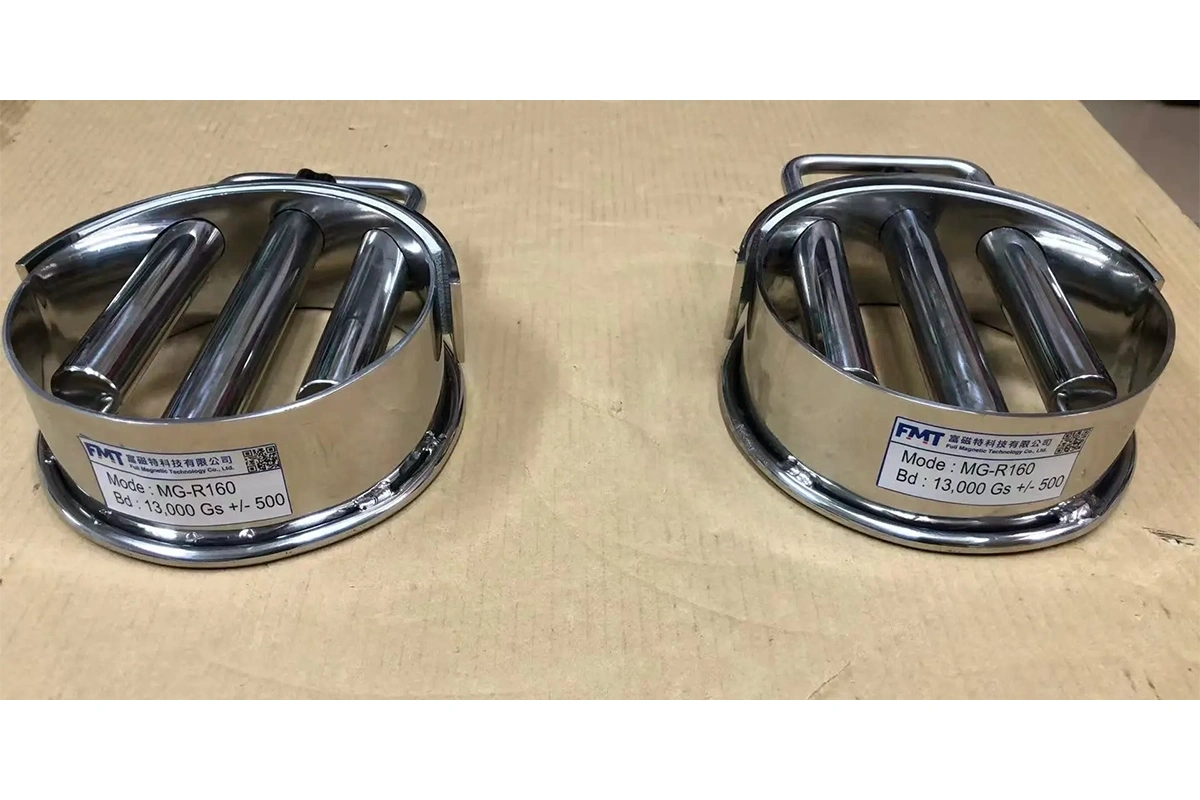

| 圓形磁性格柵 | ||||
|---|---|---|---|---|
| 規格 | 直徑 (mm) |
高度 (mm) |
磁棒數量(支) | 重量 (Kg) |
| MG-R100 | 100 | 40 | 2 | 0.5 |
| MG-R200 | 200 | 40 | 4 | 2.5 |
| MG-R300 | 300 | 40 | 6 | 5.5 |
| MG-R400 | 400 | 40 | 8 | 10 |
| MG-R500 | 500 | 40 | 10 | 16 |
＊本產品可依需求客製化
