運作原理

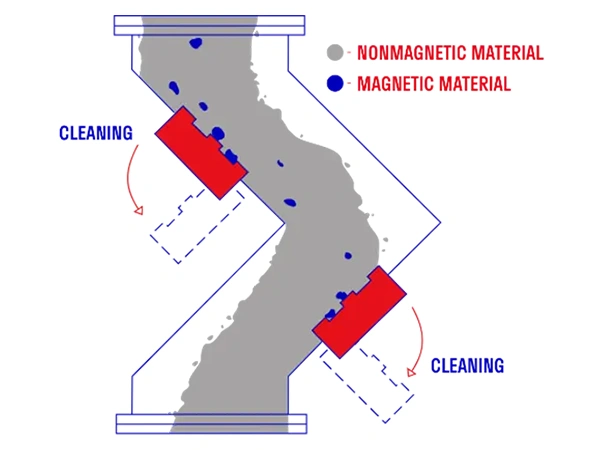

磁性駝峰通常由兩片磁板安裝於偏置外殼內,並裝設於垂直落料槽中。當物料進入殼體時,會直接撞擊第一片磁板表面,經殼體轉折後再直接撞擊第二片磁板表面。此設計專為體積較大、流動性差或磨蝕性物料提供優異的分離效果。

結構特點

• 表面處理:鏡面拋光、拉絲或噴砂處理,可達食品級標準。
• 外殼材質:不銹鋼SUS304、SUS316或SUS316L。
• 磁鐵:稀土永久磁鐵或鐵氧體磁鐵,表面磁場強度為1500–10000高斯以上。
• 工作溫度:鐵氧體:≤80°C,100°C–350°C;釹鐵硼:≤80°C,100°C–220°C。
• 清潔方式:提供一般型與易清洗型。
• 型式:單駝峰型、雙駝峰型、易清洗型。

磁性駝峰型式

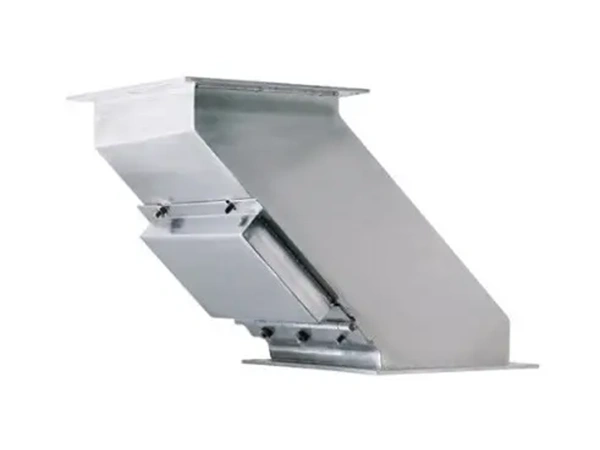

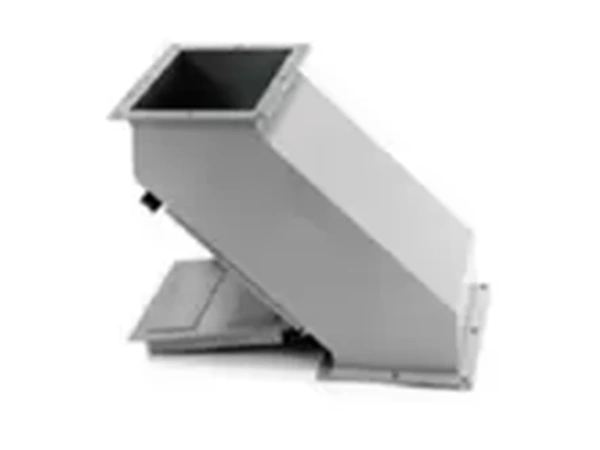

單駝峰型:

因高度限制,單駝峰磁鐵無法容納雙駝峰形式。半駝峰式外殼將物料流導向單一高強度永久磁鐵,並聚集堆積物料,以移除並捕捉金屬雜質。

---

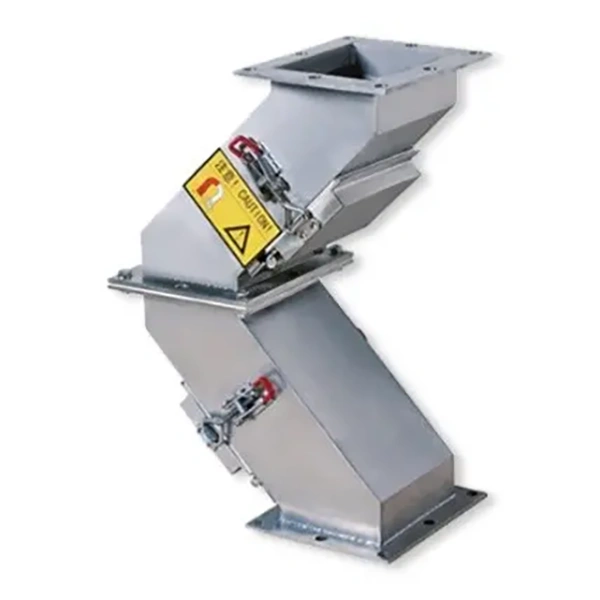

雙駝峰型

雙磁性駝峰用於在垂直重力落料槽中去除鐵質物料,並輸送較重、鬆散流動之物料。垂直安裝此裝置效率極高,因落料會直接撞擊第一片磁板,隨後轉換方向,使第二片磁板得以移除第一片磁板未捕捉之鐵質物料。

---

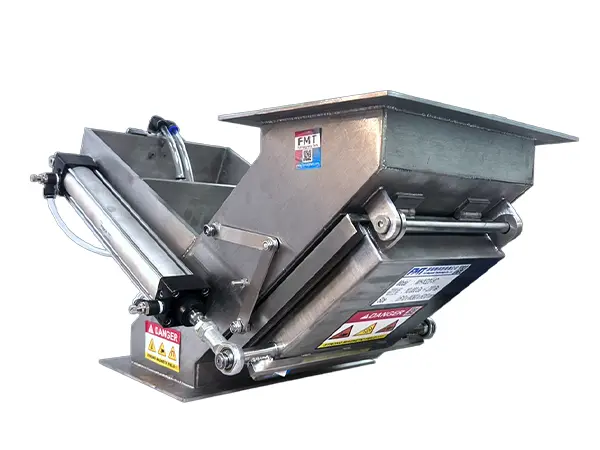

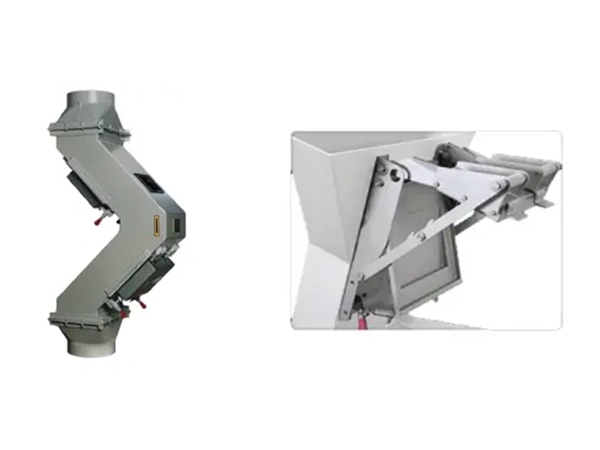

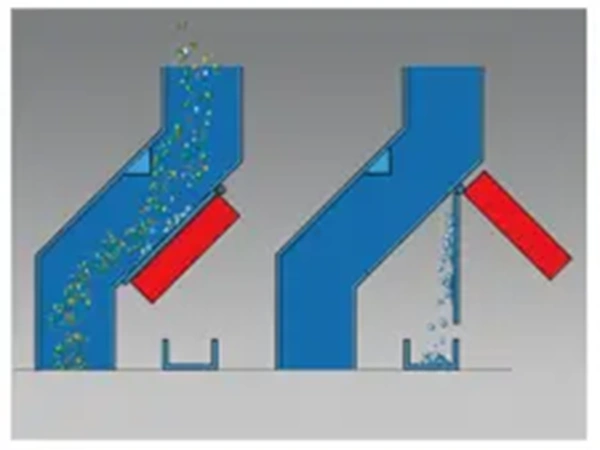

易清洗型磁性駝峰型:

採用氣動控制之自清潔磁性駝峰,提供安全便利的操作方式以移除各類雜質,分離器清潔作業可於數分鐘內完成。此型式由一片磁板與一氣動排料閘門組成,可透過專用排料槽釋放收集之鐵質雜物流。清潔作業完成後,磁板與閘門將恢復正常處理作業。

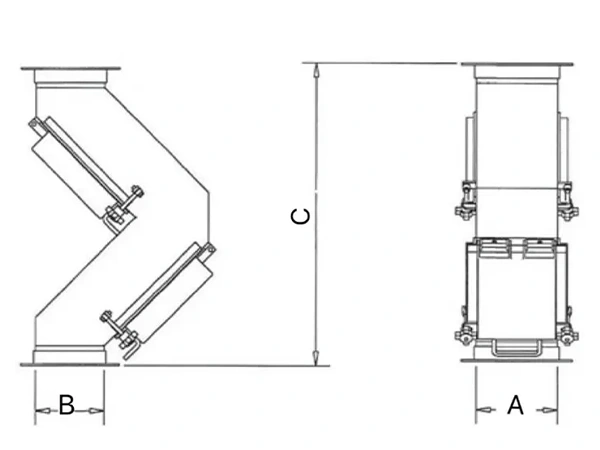

設備參數
